M170

rampe di carico

M170

Portata alla coppia fino a: 10.000 kg

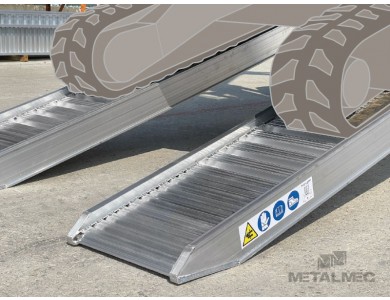

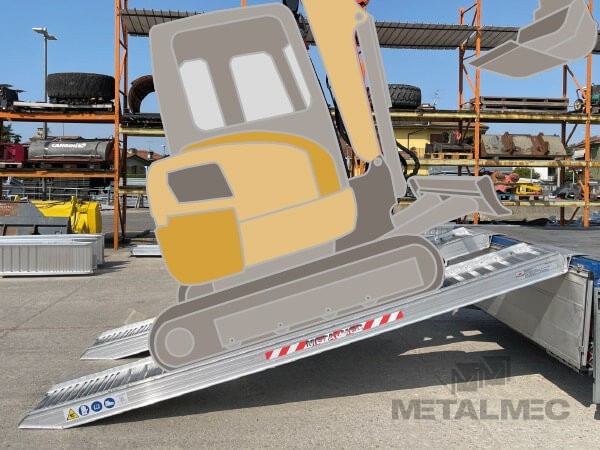

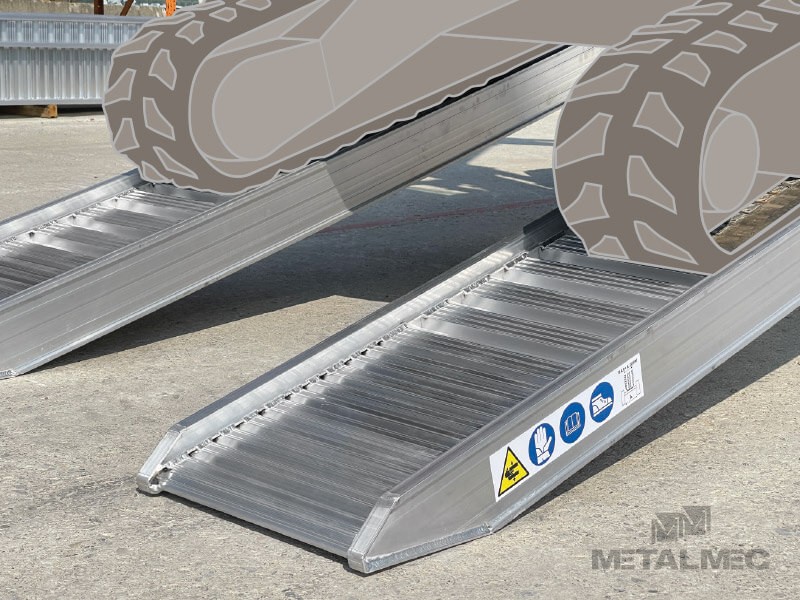

Le più robuste e resistenti rampe di questa gamma sono adatte alla movimentazione di macchine operatrici aventi carichi elevati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: trattori, escavatori, ruspe e piattaforme aeree. Particolarmente adatte anche per caricare e scaricare containers. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata con bordi, senza bordi, con un solo bordo ed il prodotto viene fornito con le necessarie catene di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

M170

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg
Modello con bordi senza bordi Passo 1000 mm Passo 1500 mm Passo 2000 mm Lunghezza standard mm Lunghezza con testata tipo "2" mm Lunghezza con testata tipo "3" mm Lunghezza con testata tipo "4" mm Peso alla coppia kg
M170/25MM171BL.51.25 MM171SL.51.2596001000010000250024502336240076
M170/30MM171BL.51.30MM171SL.51.307200960010000300029502836290089
M170/35MM171BL.51.35MM171SL.51.355760720096003500345033363400103
M170/40MM171BL.51.40MM171SL.51.404800576072004000395038363900117
M170/45MM171BL.51.45MM171SL.51.454110480057604500445043364400130
M170/50MM171BL.51.50MM171SL.51.503600411048005000495048364900144
M170/55MM171BL.51.55MM171SL.51.553200360041105500545053365400158

Larghezza minima della ruota o del cingolo 200 mm. Larghezza massima della ruota o del cingolo 430 mm.

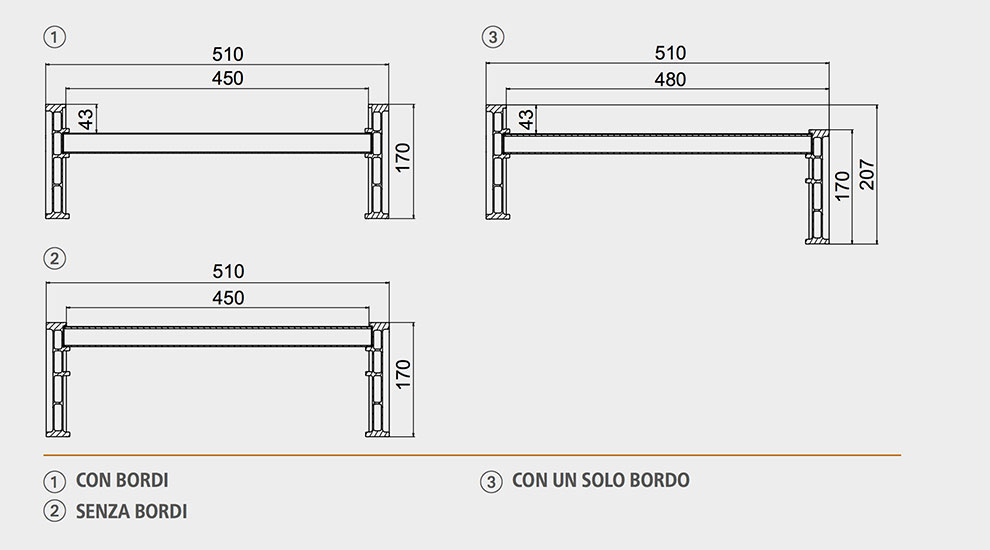

La gamma è disponibile con un solo bordo.

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
