M230

rampe di carico

M230

Portata alla coppia fino a: 16.000 Kg

Le più robuste e resistenti rampe di questa gamma sono adatte alla movimentazione di macchine operatrici aventi carichi elevati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: trattori, escavatori, ruspe e piattaforme aeree. Particolarmente adatte anche per caricare e scaricare containers. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata con bordi, senza bordi, con un solo bordo ed il prodotto viene fornito con le necessarie catene di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

M230

Tipi di Testata

1
Testata standard (L)
Testata standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg
Modello con bordi senza bordi Passo 1000 mm Passo 1500 mm Passo 2000 mm Lunghezza standard mm Lunghezza con testata tipo "2" mm Lunghezza con testata tipo "3" mm Lunghezza con testata tipo "4" mm Peso alla coppia kg
M230/25MM231BL.58.25MM231SL.58.251600016000160002462240022862350111
M230/30MM231BL.58.30MM231SL.58.301501016000160002962290027862850133
M230/35MM231BL.58.35MM231SL.58.351200015010160003462340032863350154
M230/40MM231BL.58.40MM231SL.58.401000012000150103962390037863850176
M230/45MM231BL.58.45MM231SL.58.45857010000120004462440042864350198
M230/50MM231BL.58.50MM231SL.58.5075008570100004962490047864850219
M230/55MM231BL.58.55MM231SL.58.556670750085705462540052865350241

Larghezza minima della ruota o del cingolo 300 mm. Larghezza massima della ruota o del cingolo 480 mm.

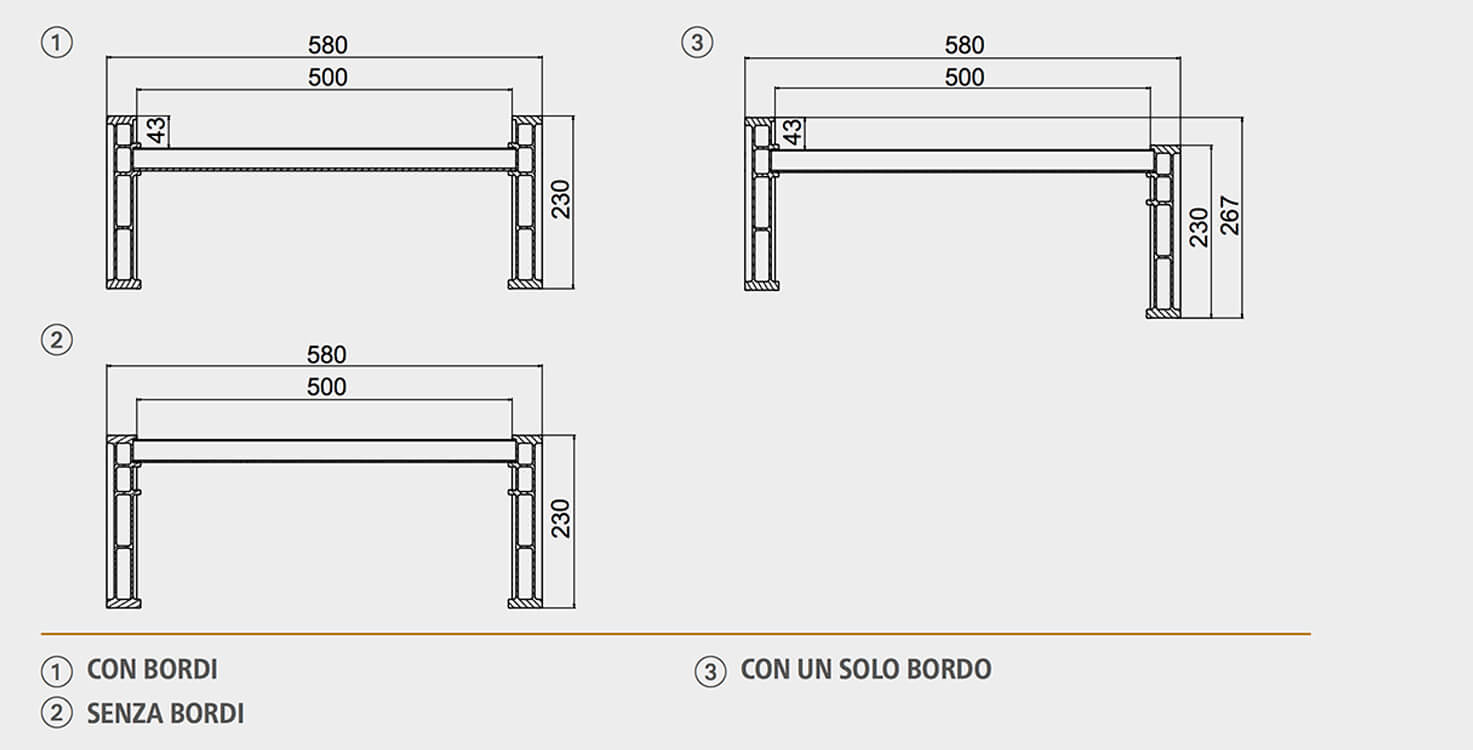

La gamma è disponibile con un solo bordo.

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
