M200

rampe di carico

M200

Portata alla coppia fino a: 12.000 Kg

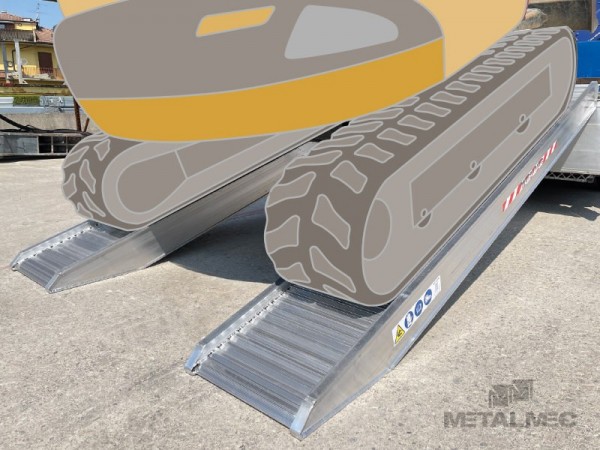

Le più robuste e resistenti rampe di questa gamma sono adatte alla movimentazione di macchine operatrici aventi carichi elevati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: trattori, escavatori, ruspe e piattaforme aeree. Particolarmente adatte anche per caricare e scaricare containers. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi pesanti in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata con e senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio. Su richiesta la gamma senza bordo è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

Tipi di Testata

1

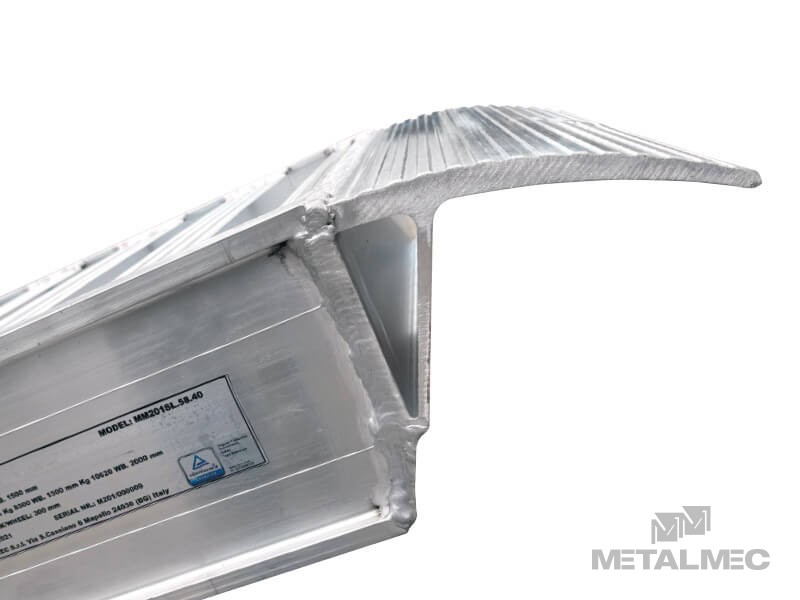

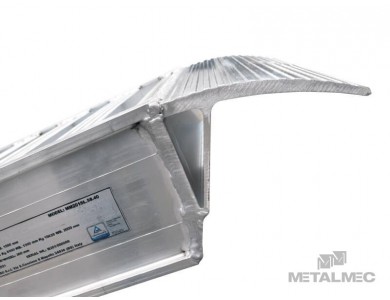

Testata standard (L)
Testata standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg

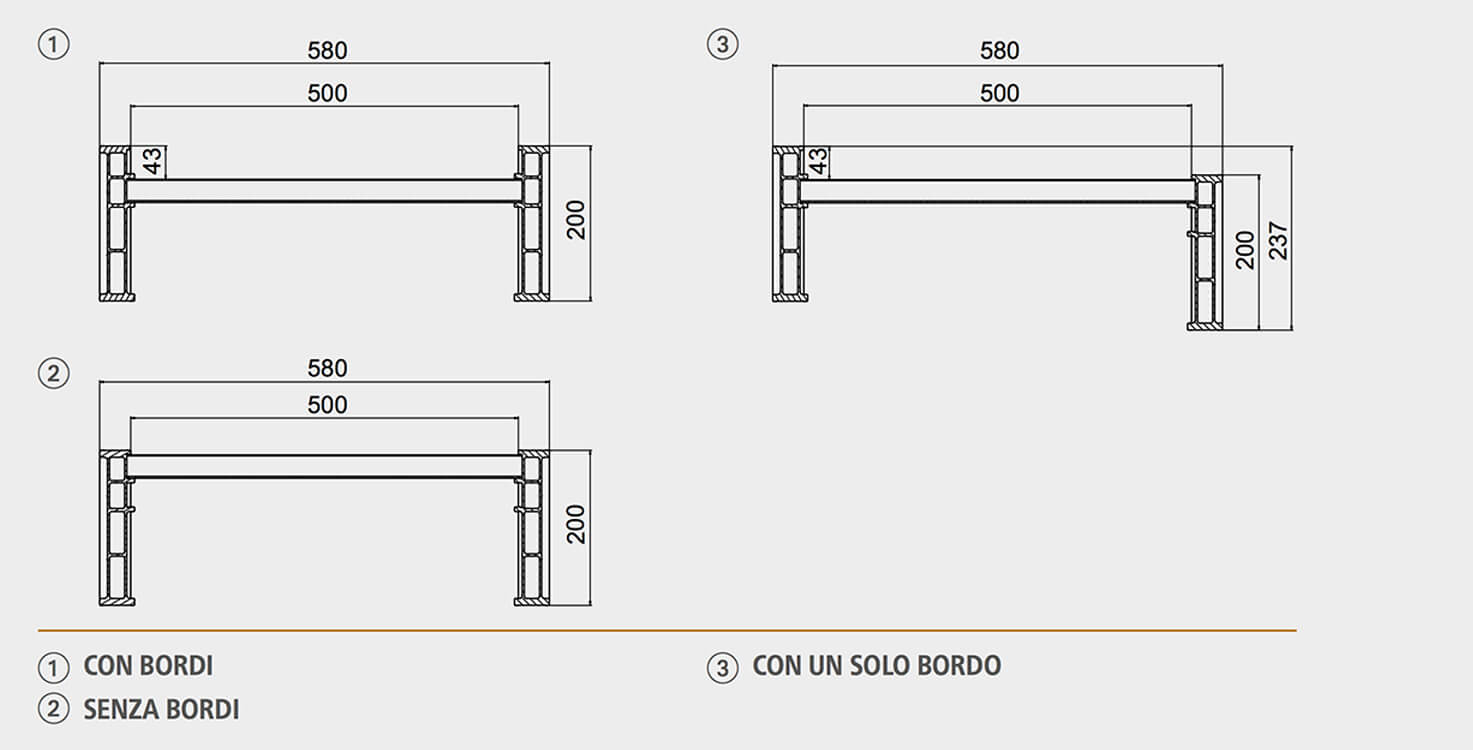

Modello con bordo senza bordo Passo 1500 mm Passo 1750 mm Passo 2000 mm Lunghezza mm Larghezza interna A mm Larghezza esterna B mm Peso alla coppia kg
M200/25MM200BL.60.25MM200SL.60.251200012000120002500500600112
M200/30MM200BL.60.30MM200SL.60.301200012000120003000500600137
M200/35MM200BL.60.35MM200SL.60.351062512000120003500500600156
M200/40MM200BL.60.40MM200SL.60.4085009445106254000500600174
M200/45MM200BL.60.45MM200SL.60.457085773085004500500600198
M200/50MM200BL.60.50MM200SL.60.506070654070855000500600206
M200/55MM200BL.60.55MM200SL.60.555310566560705500500600223

Larghezza minima della ruota o del cingolo 450 mm.

Sistemi di ancoraggio

Grillo con catena in acciaio (standard):

La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto.
