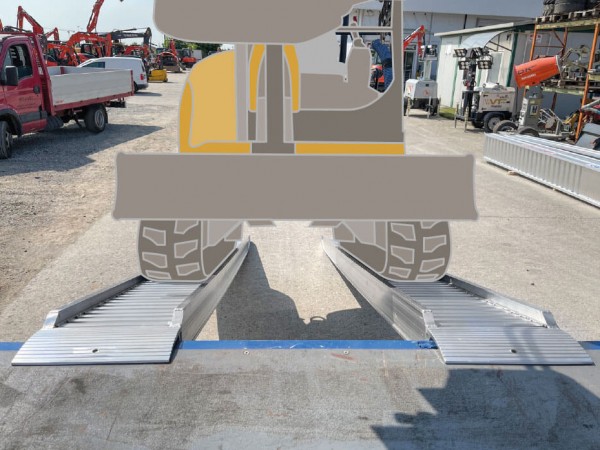

Realizzate per la movimentazione di mezzi gommati aventi carichi medi utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: trattori, escavatori, dumper e piattaforme aeree. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata con bordi, senza bordi, con un solo bordo ed il prodotto viene fornito con le necessarie catene di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.
Codice Articolo | Portata alla coppia kg | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

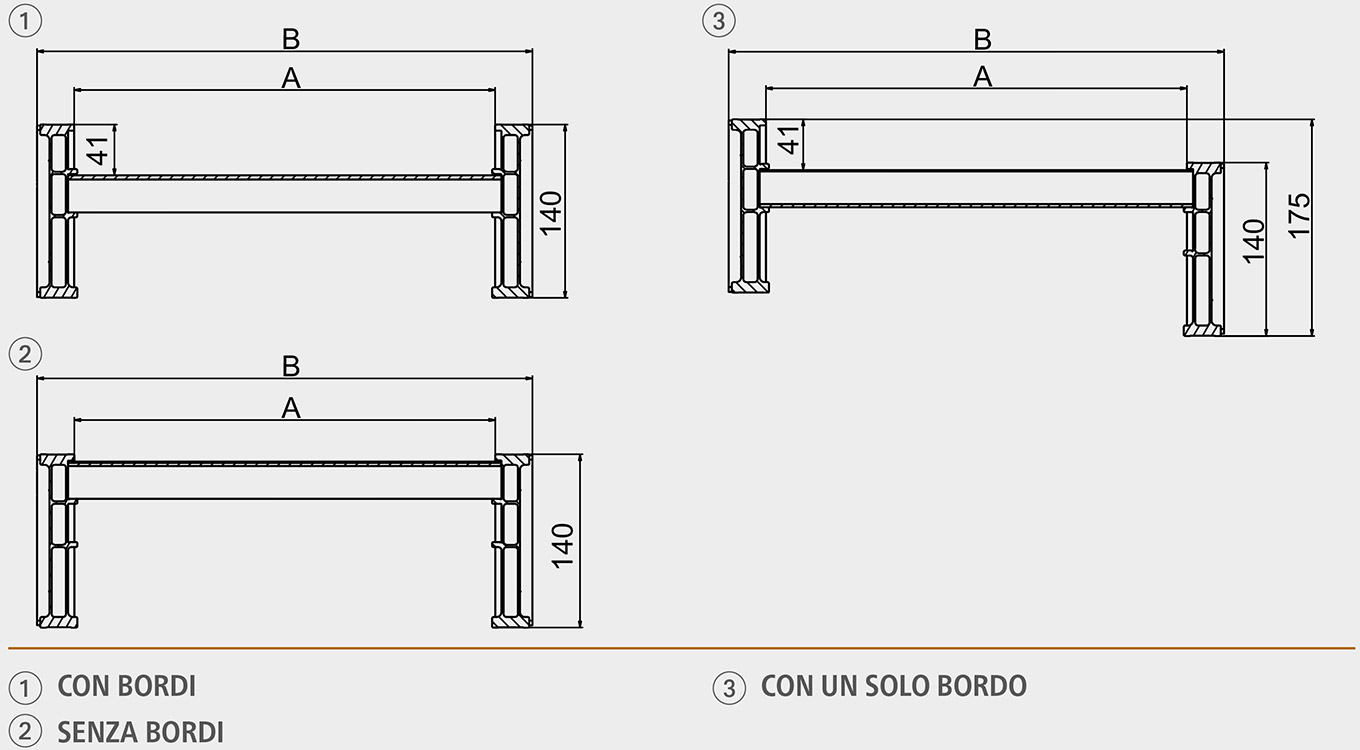

Modello | con bordi | senza bordi | Passo 1000 mm | Passo 1500 mm | Passo 2000 mm | Lunghezza standard mm | Lunghezza con testata tipo "2" mm | Lunghezza con testata tipo "3" mm | Lunghezza con testata tipo "4" mm | Larghezza interna A mm | Larghezza esterna B mm | Peso alla coppia kg |
M140/25 | MM141BL.40.25 | MM141SL.40.25 | 5540 | 7000 | 7000 | 2500 | 2450 | 2336 | 2400 | 340 | 400 | 55 |
M140/30 | MM141BL.40.30 | MM141SL.40.30 | 4155 | 5540 | 7000 | 3000 | 2950 | 2836 | 2900 | 340 | 400 | 65 |
M140/35 | MM141BL.40.35 | MM141SL.40.35 | 3325 | 4155 | 5540 | 3500 | 3450 | 3336 | 3400 | 340 | 400 | 70 |
M140/40 | MM141BL.40.40 | MM141SL.40.40 | 2770 | 3325 | 4155 | 4000 | 3950 | 3836 | 3900 | 340 | 400 | 80 |
M140/45 | MM141BL.40.45 | MM141SL.40.45 | 2375 | 2770 | 3325 | 4500 | 4450 | 4336 | 4400 | 340 | 400 | 89 |
M140/50 | MM141BL.40.50 | MM141SL.40.50 | 2080 | 2375 | 2770 | 5000 | 4950 | 4836 | 4900 | 340 | 400 | 98 |
Larghezza minima della ruota o del cingolo 200 mm. Larghezza massima della ruota o del cingolo 320 mm. | ||||||||||||
M140/25L | MM141BL.46.25 | MM141SL.46.25 | 5540 | 7000 | 7000 | 2500 | 2450 | 2336 | 2400 | 400 | 460 | 59 |
M140/30L | MM141BL.46.30 | MM141SL.46.30 | 4155 | 5540 | 7000 | 3000 | 2950 | 2836 | 2900 | 400 | 460 | 71 |
M140/35L | MM141BL.46.35 | MM141SL.46.35 | 3325 | 4155 | 5540 | 3500 | 3450 | 3336 | 3400 | 400 | 460 | 76 |
M140/40L | MM141BL.46.40 | MM141SL.46.40 | 2270 | 3325 | 4155 | 4000 | 3950 | 3836 | 3900 | 400 | 460 | 86 |
M140/45L | MM141BL.46.45 | MM141SL.46.45 | 2375 | 2770 | 3325 | 4500 | 4450 | 4336 | 4400 | 400 | 460 | 96 |
M140/50L | MM141BL.46.50 | MM141SL.46.50 | 2080 | 2375 | 2770 | 5000 | 4950 | 4836 | 4900 | 400 | 460 | 106 |
Larghezza minima della ruota o del cingolo 200 mm. Larghezza massima della ruota o del cingolo 380 mm. | ||||||||||||
La gamma è disponibile con un solo bordo. |
La catena in acciaio deve essere agganciata al piano di carico tramite il grillo in dotazione e deve essere infilata sotto il piano di calpestio della rampa negli appositi e predisposti sistemi di aggancio della stessa.
attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.
Staffa in acciaio (su richiesta): questo sistema di ancoraggio consiste in una staffa in acciaio zincato che deve essere infilata tra il piano di carico e la sponda dello stesso. La staffa può traslare e ruotare su buona parte della larghezza della rampa consentendo un posizionamento ottimale.
il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
