M076

rampe di carico

M076

Portata alla coppia fino a: 3.500 Kg

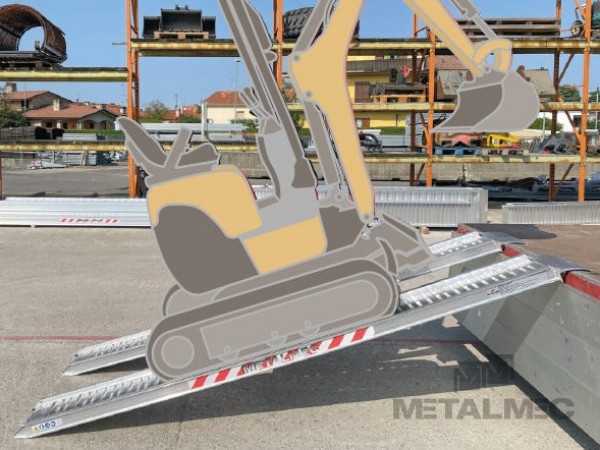

Questa vasta gamma di rampe di carico e scarico, realizzate con profili di alluminio estruso di elevata qualità, è particolarmente adatta alla movimentazione di mezzi gommati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: mini trattori, mini escavatori, mini dumper etc. Disponibili in varie larghezze e con diversi tipi di testate sono particolarmente apprezzate dai costruttori di rimorchi leggeri in quanto si adattano perfettamente alle loro esigenze. La gamma viene realizzata con e senza bordi ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Su richiesta la gamma senza bordo è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg

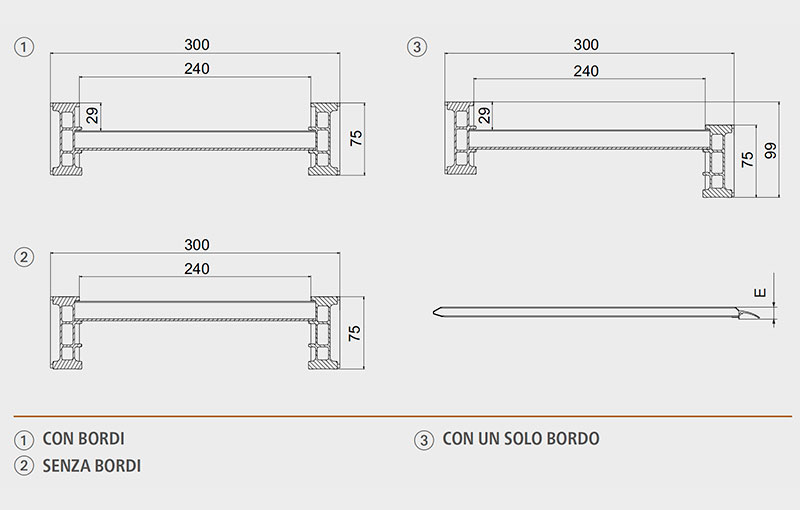

Modello con bordi senza bordi Passo 1000 mm Passo 1250 mm Passo 1500 mm Lunghezza standard mm Lunghezza con testata tipo "2" mm Lunghezza con testata tipo "3" mm Lunghezza con testata tipo "4" mm ** Ingombro rampa standard con bordi E* mm Peso alla coppia kg
M076/20MM076BL.30.20MM076SL.30.2035003500350019951944184619109128
M076/25MM076BL.30.25MM076SL.30.2523302700350024952444234624109135
M076/30MM076BL.30.30MM076SL.30.3017502000233029952944284629109139
M076/35MM076BL.30.35MM076SL.30.3514001550175034953444334634109145
M076/40MM076BL.30.40MM076SL.30.4011601270140039953944384639109151
M076/45MM076BL.30.45MM076SL.30.4510001070116044954444434644109157

Larghezza minima della ruota o del cingolo 150 mm. Larghezza massima della ruota o del cingolo 220 mm.

La gamma è disponibile con un solo bordo.

* Ingombro E delle rampe standard senza bordi è uguale all’altezza D del montante.

** La lunghezza con testata tipo 4 delle rampe con bordi è inferiore di 22mm rispetto alla misura indicata.

Sistemi di ancoraggio

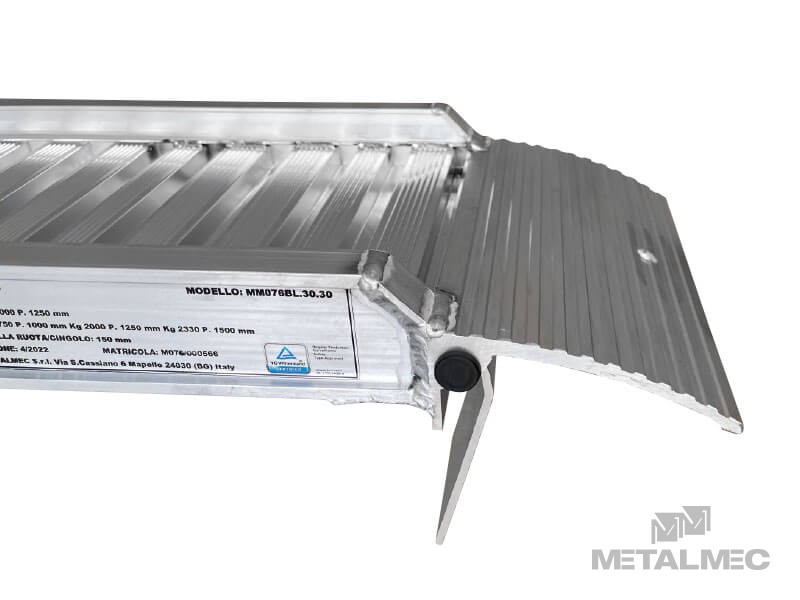

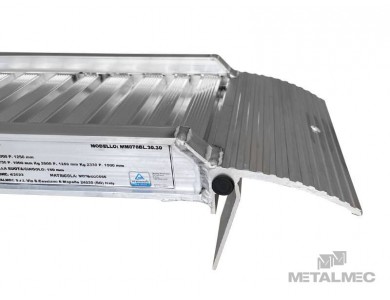

Linguetta in alluminio (standard):

questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
