M065

Rampe di carico

M065

Portata alla coppia fino a: 2.700 kg

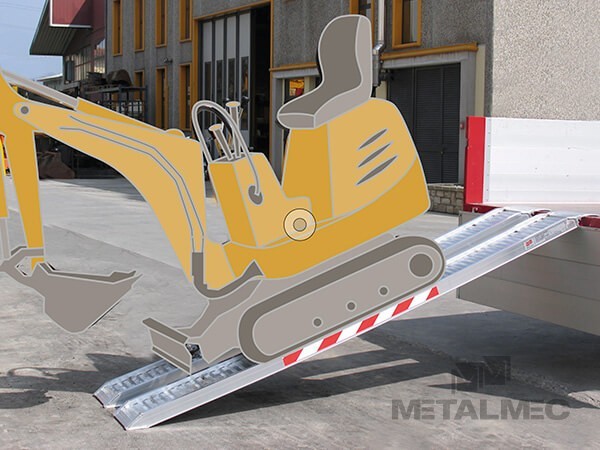

Questa vasta gamma di rampe compatte con ingombro ridotto è particolarmente adatta alla movimentazione di mezzi gommati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: mini trattori, mini escavatori, mini dumper etc. Disponibili con diversi tipi di testate si adattano particolarmente ai vani dei rimorchi leggeri. La gamma viene realizzata con bordi, senza bordi o con un solo bordo ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.

Settori d'interesse:

Tipi di Testata

1
Testata Standard (L)
Testata Standard (L)
2
Testata con uncino (G) (su richiesta)
Testata con uncino (G) (su richiesta)
3
Testata con appoggio (A) (su richiesta)
Testata con appoggio (A) (su richiesta)
4
Testata con tubo (T) (su richiesta)
Testata con tubo (T) (su richiesta)
Codice ArticoloPortata alla coppia kg

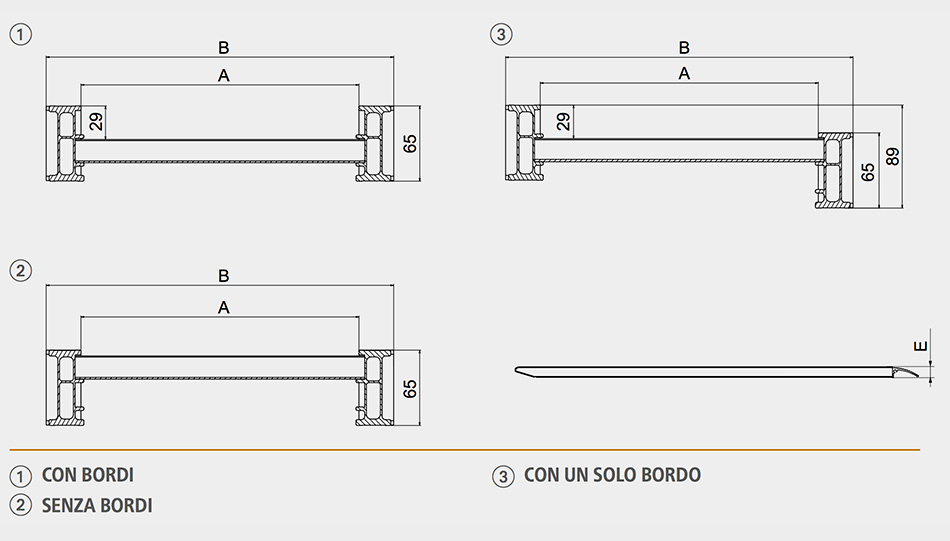

Modello con bordi senza bordi Passo 1000 mm Passo 1250 mm Passo 1500 mm Lunghezza standard mm Lunghezza con testata tipo "2" mm Lunghezza con testata tipo "3" mm Lunghezza con testata tipo "4" mm Larghezza interna A mm Larghezza esterna B mm Ingombro rampa standard con bordi E* mm Ingombro rampa standard senza bordi E mm Peso alla coppia kg
M065/15MM065BL.30.15MM065SL.30.152700270027001495144413461388240300836717
M065/20MM065BL.30.20MM065SL.30.202000266027001995194418461888240300836722
M065/25MM065BL.30.25MM065SL.30.251330160020002495244423462388240300836727
M065/30MM065BL.30.30MM065SL.30.301000114013302995294428462888240300836732
M065/35MM065BL.30.35MM065SL.30.3580088010003495344433463388240300836737
M065/40MM065BL.30.40MM065SL.30.406607208003995394438463888240300836741
Larghezza minima della ruota o del cingolo 150 mm. Larghezza massima della ruota o del cingolo 220 mm.
M065/15LMM065BL.50.15MM065SL.50.152450245024501495144413461388440500836724
M065/20LMM065BL.50.20MM065SL.50.202000245024501995194418461888440500836730
M065/25LMM065BL.50.25MM065SL.50.251330160020002495244423462388440500836737
M065/30LMM065BL.50.30MM065SL.50.301000114013302995294428462888440500836743
M065/35LMM065BL.50.35MM065SL.50.3580088010003495344433463388440500836750
M065/40LMM065BL.50.40MM065SL.50.406607208003995394438463888440500836756

Larghezza minima della ruota o del cingolo 300 mm. Larghezza massima della ruota o del cingolo 420 mm.
La gamma è disponibile con un solo bordo.

Sistemi di ancoraggio

Linguetta in alluminio (standard):

questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Perno in acciaio (su richiesta):

attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Sistemi di movimentazione

Maniglie in Nylon (su richiesta):

il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto. Maniglie in nylon consigliate per movimentazione manuale: 4 pz a rampa. Maniglie in nylon consigliate per movimentazione tramite mezzi di sollevamento: 2 pz minimo a rampa.
